배경
개발하다 보니 포트 열어서 프론트 돌리는 건 알겠는데, 전체적인 인프라 흐름이 아직 좀 헷갈리더라구요.
시스템이 어떻게 돌아가는지 제대로 이해하는 게 중요할 것 같아요. 특히 인프라 구성이나 트래픽이 늘어날 때 어떻게 대응할지 계획하려면 전체 흐름을 잘 알아야 할 것 같습니다.
그래서 오늘은 각 부분이 어떤 역할을 하는지, 전체 시스템이 어떻게 흘러가는지 한번 살펴보려고 해요!
들어가기전 AWS 인프라 용어 정리 / ssr csr 차이점 비교
-
주요 서비스 약어
약어 풀네임 설명 ALBApplication Load Balancer 트래픽 분산 처리 서비스 CDNContent Delivery Network 콘텐츠 전송 네트워크 CSRClient Side Rendering 클라이언트 측 렌더링 SSRServer Side Rendering 서버 측 렌더링 EBElastic Beanstalk AWS 애플리케이션 배포 플랫폼 EC2Elastic Compute Cloud 가상 서버 서비스 S3Simple Storage Service 클라우드 스토리지 서비스 -
아키텍처 관련 용어
용어 설명 Auto Scaling서버 자동 확장/축소 기능 Edge LocationCDN의 캐시 서버 위치 Route 53AWS의 DNS 서비스 CloudFrontAWS의 CDN 서비스 CodePipeline자동화된 배포 파이프라인 서비스 -
인프라 구성 유형
-
CSR 구성
- Route 53 → CloudFront → S3
- 정적 웹사이트 호스팅에 적합
-
SSR 구성
- Route 53 → ALB → EB(EC2)
- 동적 웹사이트에 적합
-
-
주요 개념
- PaaS: Platform as a Service
- Edge Computing: 엣지 컴퓨팅
- Load Balancing: 부하 분산
- Health Check: 서버 상태 확인
- Zero Downtime Deploy: 무중단 배포
-
SSR vs CSR 인프라 구축 차이점
구성 요소 SSR CSR 비고 배포 방식 Elastic Beanstalk S3 SSR은 서버 실행 환경 필요 서버 구성 EC2 인스턴스 필요 서버 불필요 CSR은 정적 파일만 호스팅 스케일링 Auto Scaling으로 서버 확장 CloudFront로 캐싱 처리 부하 처리 방식의 차이 로드밸런싱 ALB 필요 불필요 SSR만 서버 부하 분산 필요 배포 파이프라인 CodePipeline → EB CodePipeline → S3 SSR이 더 복잡한 배포 과정 비용 더 높음 (서버 유지) 더 낮음 (저장소만) SSR은 서버 운영 비용 발생 캐싱 서버 레벨 캐싱 CloudFront 엣지 캐싱 캐싱 위치의 차이 보안 서버 보안 필요 CDN 수준 보안 SSR이 더 복잡한 보안 구성 모니터링 서버 + 애플리케이션 CDN + 저장소 SSR이 더 많은 모니터링 포인트 장애 대응 서버 문제 대응 필요 정적 파일 복구만 SSR이 더 복잡한 장애 대응
CSR 인프라
1. CSR 배포 구성 가이드
- 배포 흐름
- 코드 Push → CodePipeline 트리거
- 빌드 (npm build)
- S3 업로드
- CloudFront 캐시 무효화
- 배포 완료
- 주의사항
- HTTPS 설정 필수
- 적절한 캐시 설정
- 보안 설정 (버킷 정책, OAI)
- 비용 최적화 설정

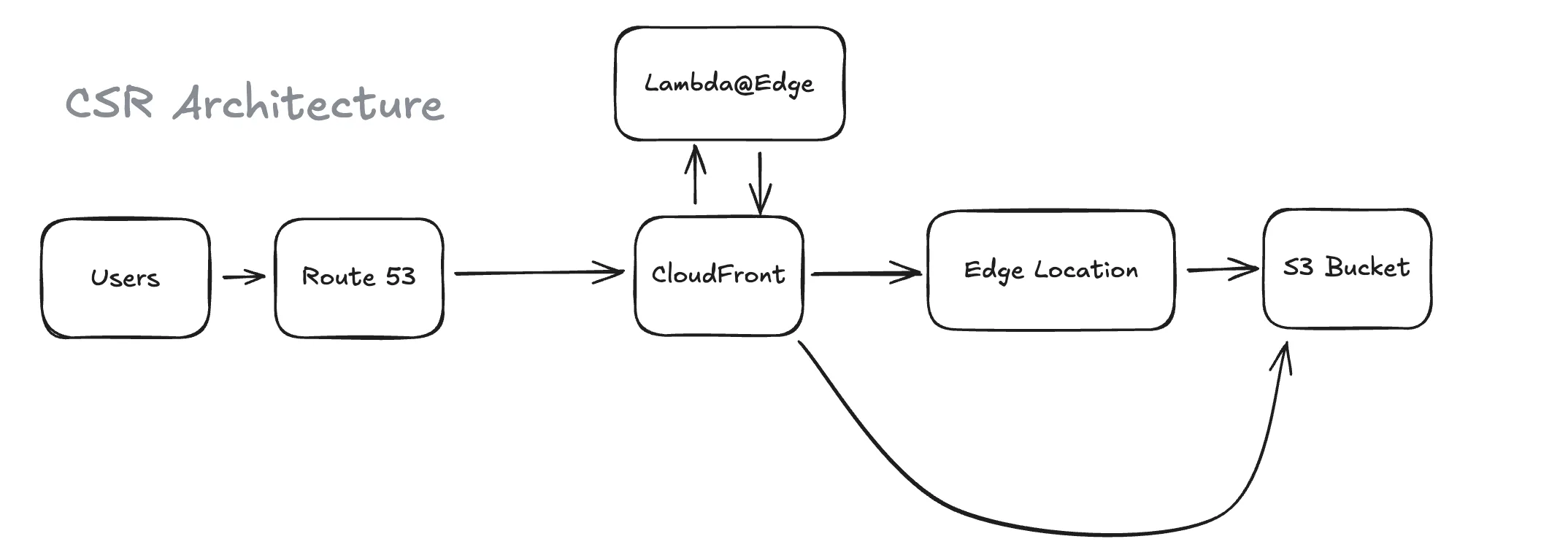

2.CSR 아키텍처
1. Route 53
1
2
3
4
5
6
7
역할: DNS 서비스
- 도메인 네임을 CloudFront 배포 주소로 라우팅
- www.example.com → d111111abcdef8.cloudfront.net
예시:
사용자 → www.example.com 접속 요청
→ Route 53이 CloudFront 주소로 연결
2. CloudFront
1
2
3
4
5
6
7
8
9
역할: CDN 서비스
- 전세계 엣지 로케이션에 콘텐츠 캐싱
- HTTPS 제공
- 트래픽 분산
기능:
1. 캐시 관리
2. SSL/TLS 인증서 관리
3. 엣지 로케이션 자동 선택
3. Edge Location
1
2
3
4
5
6
7
8
역할: 캐시 서버
- 사용자와 가까운 위치에서 콘텐츠 제공
- S3 접근 최소화
동작 방식:
1. 캐시 확인
2. 캐시 있음 → 즉시 응답
3. 캐시 없음 → S3에서 가져와서 저장
4. S3 Bucket
1
2
3
4
5
6
7
8
역할: 정적 파일 저장소
- HTML, CSS, JavaScript 파일 저장
- 이미지, 폰트 등 리소스 저장
특징:
1. 원본 파일 보관
2. 버전 관리 가능
3. 정적 웹사이트 호스팅
5. 전체 흐름 예시
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1. 사용자 접속
www.example.com 접속
↓
2. Route 53 처리
CloudFront로 라우팅
↓
3. CloudFront 처리
가까운 엣지 로케이션 선택
↓
4. Edge Location 처리
캐시 확인 → 있으면 즉시 응답
없으면 S3에서 가져옴
↓
5. S3 Bucket
필요한 파일 제공
SSR 인프라
1. SSR 배포 구성 가이드
- 배포 흐름
- 코드 Push → CodePipeline 트리거
- 빌드 프로세스
- Elastic Beanstalk 배포
- 새 EC2 인스턴스 생성
- 애플리케이션 설치
- 헬스 체크
- ALB 트래픽 전환
- 이전 버전 종료
- 주의사항
- 환경변수 관리
- 로그 설정
- 보안 그룹 설정
- 스케일링 임계값 설정
- 무중단 배포 설정
- 헬스 체크 엔드포인트 구현

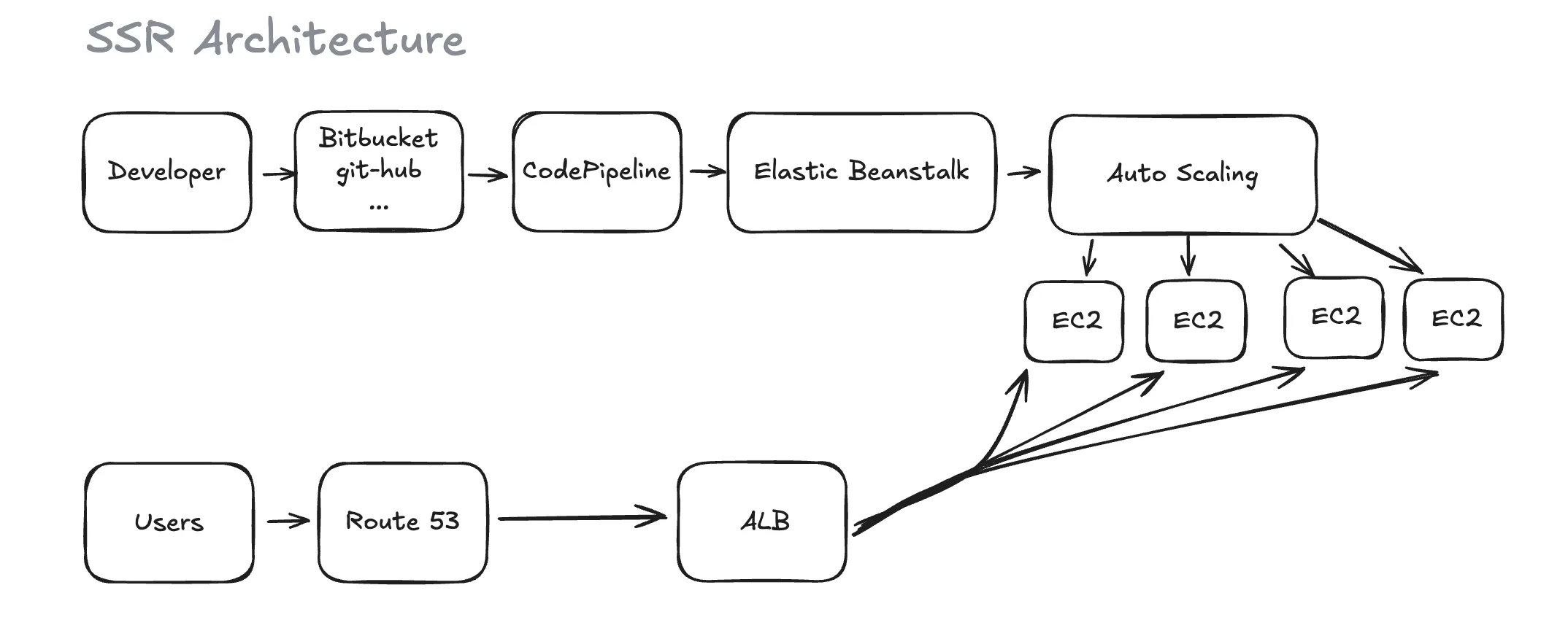

2. SSR 아키텍처
1. 배포 흐름
ssr은 서버가 구성됨으로 배포 흐름도 알고있어야 좋을거 같아 추가
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
1. 코드 Push & 빌드
개발자 → Bitbucket(dev) → CodePipeline
↓
npm build
↓
Elastic Beanstalk
↓
EC2 인스턴스 생성
↓
ALB 트래픽 전환
↓
EC2 인스턴스 종료
2. 새 버전 배포
- 새 EC2 인스턴스 생성
- 애플리케이션 설치
- 환경 설정 적용 (.ebextensions, .platform)
3. 무중단 배포
- 새 버전 헬스 체크
- ALB 트래픽 전환
- 이전 버전 종료
2. Route 53
1
2
3
역할: DNS 서비스
- 도메인 네임을 ALB 주소로 라우팅
- www.example.com → ALB-xxxx.region.elb.amazonaws.com
3. ALB (Application Load Balancer)
사용자 접근시 서버 Health Check후 라우팅해주는 역활
1
2
3
4
역할: 부하 분산
- 트래픽을 여러 EC2 인스턴스로 분배
- 헬스 체크 수행
- SSL/TLS 처리
4. Elastic Beanstalk
빌드가 끝난후 새로운 서버를 EC2
1
2
3
4
역할: 애플리케이션 환경 관리
- EC2 인스턴스 관리
- Auto Scaling 설정
- 환경 구성
5. Auto Scaling Group
EC2 모니터링함
1
2
3
4
역할: 서버 자동 확장/축소
- CPU 사용률 모니터링
- 트래픽에 따른 서버 조절
- 비정상 인스턴스 교체
6. EC2 Instances
말 그대로 포트열어 놓은 서버
1
2
3
4
역할: 애플리케이션 서버
- Node.js/Next.js 실행
- SSR 처리
- API 요청 처리
7. 전체 시스템 흐름
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1. 사용자 요청
www.example.com 접속
↓
2. Route 53
ALB로 라우팅
↓
3. ALB
트래픽 분산
↓
4. EC2 Instances
요청 처리 & SSR
↓
5. 응답 반환
렌더링된 HTML 전송
8. 트래픽 증가 시 처리
모니터링하다가 cpu 사용률 80% 이상 감지시 새로운 서버를 생성해줌
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
1. CloudWatch 모니터링
- CPU 사용률 80% 이상 감지
- 메모리 사용률 체크
- 네트워크 트래픽 체크
↓
2. Auto Scaling Group 동작
- 새 EC2 인스턴스 생성 시작
- 기존: EC2 x 2
- 증설: EC2 x 3 또는 4
↓
3. 새 인스턴스 준비
- 애플리케이션 설치
- 환경 설정
- 헬스 체크 통과
↓
4. ALB 트래픽 재분배
- 라운드 로빈으로 분산
- 각 인스턴스에 균등 분배
↓
5. 모니터링 지속
- 추가 스케일 아웃 필요시 반복
- 트래픽 감소 시 스케일 인
마무리
흐름도만 따졌을때는 크게 어려울게 없는듯??? 그냥 처음 듣는 단어가 생소해서 그런거같은데 까먹지말자 그냥 이해하면 쉬움
CSR
정상작동
- user -> Route 53 -> CloudFront -> S3
트레픽 증가시??라고하기도 머함 누군가 한번 경로를 지나가면서 캐시가 생겨있으면 그걸로 보내줌
- user -> Route 53 -> CloudFront -> Edge Location
SSR
배포
- codepipeline -> elastic beanstalk -> ec2
사용자
- user -> Route 53 -> ALB -> EC2
트레픽 증가시
- user -> Route 53 -> ALB -> EC2 -> Auto Scaling -> cpu 사용률 80% 이상 감지시 새로운 EC2 생성 -> ALB 트래픽 재분배
